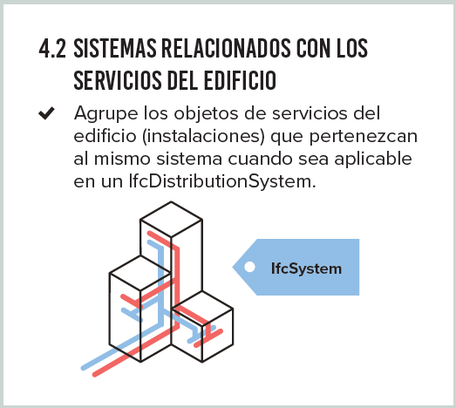

4.2. Sistemas relacionados con los servicios del edificio
¿Qué son los sistemas?
Este acuerdo pretende aclarar la relación mutua entre los objetos de servicios del edificio dentro del modelo, basándose en los sistemas de instalaciones técnicas (que en el esquema IFC están cubiertos por IfcDistributionSystem).
Un sistema es una combinación organizada de componentes de instalaciones relacionados entre sí, que juntos proporcionan un servicio para un propósito o función común. Un sistema es, por tanto, un conjunto de productos relacionados funcionalmente. El IfcDistributionSystem es una definición de relación o relación de agrupación.
Tipos de componentes
Podemos distinguir tres tipos de objetos de servicios del edificio:
- Fuente.
- Distribución.
- Punto de Suministro.
Fuente
Por ejemplo: un cuadro de distribución eléctrica, una unidad de control de aire, una bomba de calor
- Un cuadro de distribución eléctrica es, por ejemplo, un IfcElectricDistributionBoard. Una unidad de control de aire compuesta por varios componentes es, por ejemplo, un IfcEnergyConversionDevice (Intercambiador de calor) IfcFlowMovingDevice (Ventilador).
- Una bomba de calor es, por ejemplo, un IfcEnergyConversionDevice.
Distribución
Por ejemplo: tuberías, conductos y cables
- Las tuberías son IfcFlowSegment y IfcPipeSegment.
- Los conductos son IfcFlowSegment y IfcDuctSegment.
- Los cables son IfcFlowSegment y IfcCableSegment.
Punto de suministro
Por ejemplo: rejillas, tomas de corriente, accesorios de iluminación, tazas de inodoro
- Los puntos de suministro son todos los objetos que requieren un líquido, un gas o electricidad para realizar su función.
- Las tazas de inodoro son IfcFlowTerminal y requieren agua y entregan algo al alcantarillado.
- Desde un punto de suministro se transmiten datos al IfcDistributionSystem sobre, por ejemplo, la cantidad de aire.
A continuación se muestran algunos ejemplos de sistemas.
Unidad de control de aire

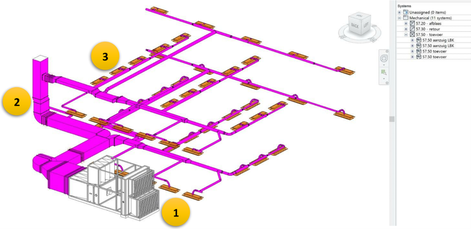

En la figura 4.2.1 damos un ejemplo de cómo puede ser la agrupación en el software de modelado. La nomenclatura depende de cada proyecto, en este ejemplo hemos utilizado la codificación GUBIMCLASS, porque este sistema aporta una visión simple y clara de a qué están conectados los conductos de aire y todos los accesorios.
Este ejemplo incluye una unidad de tratamiento de aire (1,) con un sistema de conductos de aire (2) conectados a receptores (3), en este caso unidades de inducción. Se trata de un IfcSystem con las siguientes propiedades:
- El tipo es 57.50 - suministro (SupplyAir)
- El nombre de este sistema es 57.50 - suministro
Sistema de tuberías de agua fría
Un sistema de tuberías de agua fría (figura 4.2.2) contiene receptores, como bobinas de manguera para incendios, cisternas empotradas, etc. Además, este sistema también contiene válvulas, como válvulas de cierre y válvulas de control. El diseño es el mismo que el de los conductos de aire, es decir, con la codificación GUBIMCLASS . Esto deja claro que por este sistema de tuberías de cobre circula agua fría.
Este IfcSystem tiene las siguientes propiedades:
- El tipo es 53.10 - agua, agua potable (DomesticColdWater)
- El nombre de este sistema es 53.10 - cw
Exportación a IFC
En ambos ejemplos, al exportar un modelo a IFC, el sistema se incluye en la exportación (figuras 4.2.3 y 4.2.4). Con este sistema se pueden seleccionar todos los elementos asociados y, por ejemplo, asignarles un color. Así, en el modelo IFC es fácil determinar la función de un objeto.

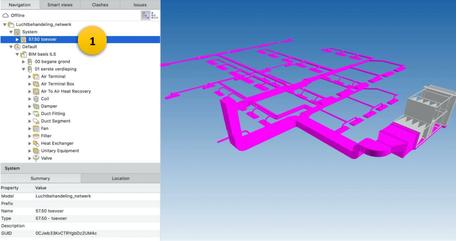

En la figura 4.2.3, el sistema se hace visible en el modelo IFC como una sección separada.
En la figura 4.2.4, los objetos pueden identificarse claramente en la exportación como un objeto que sirve a la red de agua fría.
Créditos:
Para este trabajo se ha contado con la colaboración voluntaria de BIM Loket y de los siguientes socios de buildingSMART Spain:
- David Delgado Vendrell (DDV), Autor.
- Sergio Muñoz (bimandpartners), Autor.
buildingSMART Spain recogerá comentarios y sugerencias de mejoras que podrían incluirse en futuras versiones. Estos comentarios y sugerencias pueden ser enviados a comunicacion@buildingsmart.es
